Opis

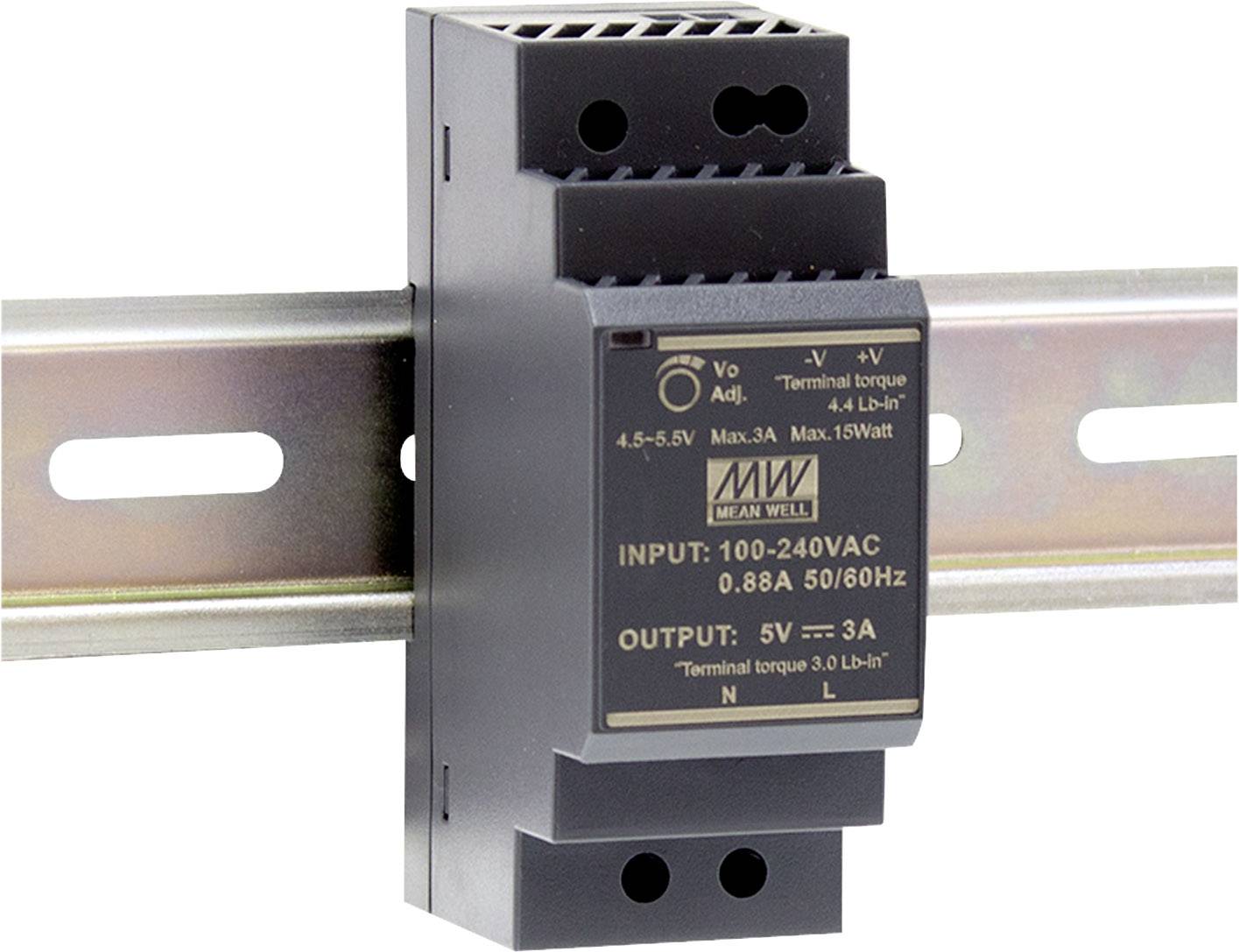

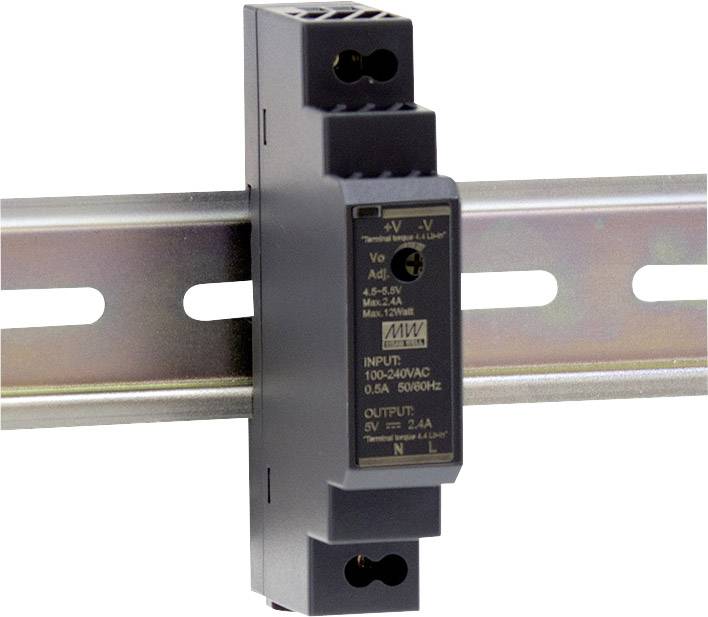

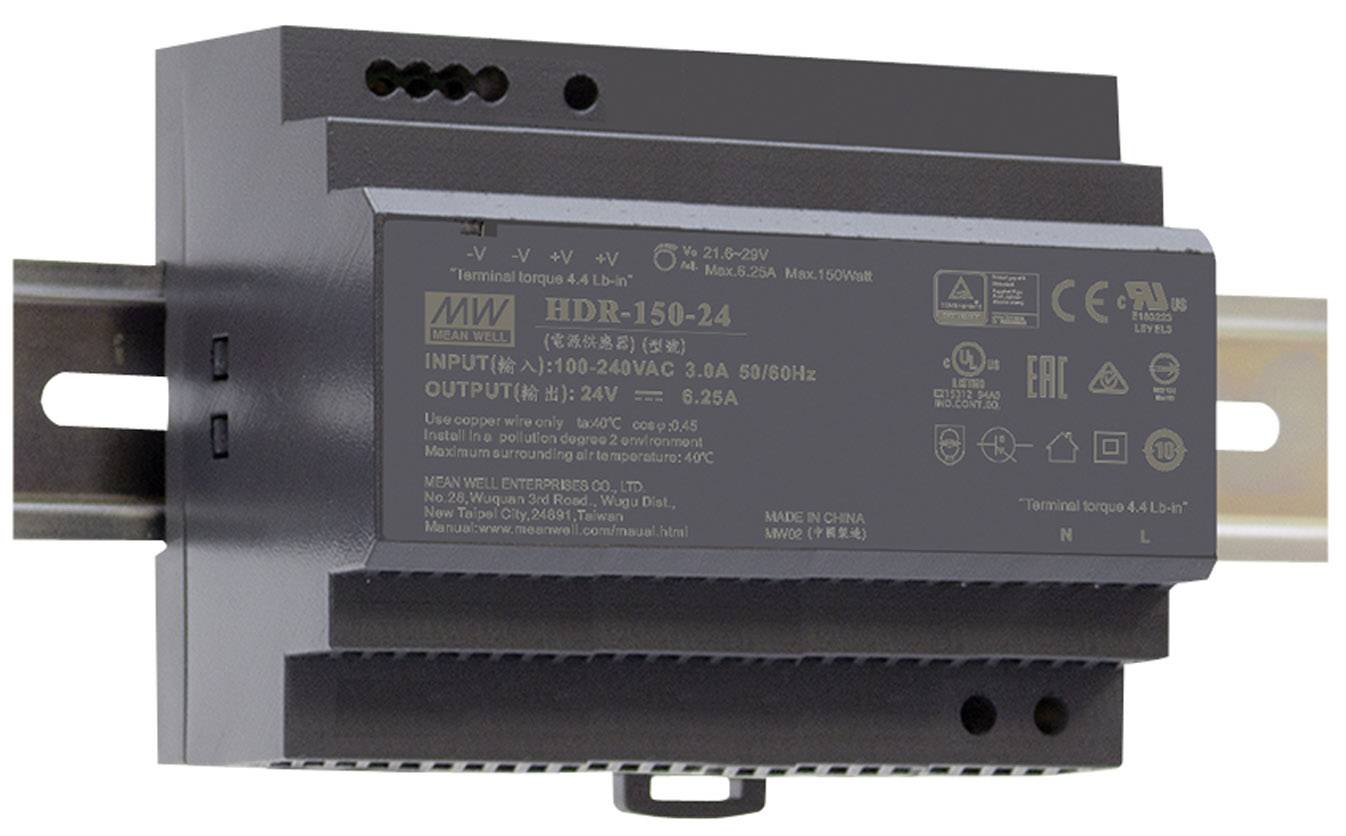

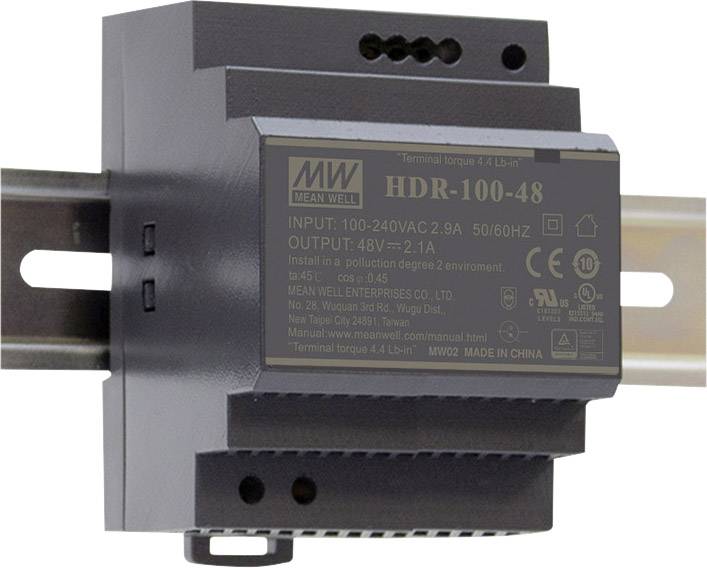

Nova HDR serija tvrtke Meanwell još je manja i snažnija od prve generacije (DR serije) napajanja za DIN šinu u plastičnom kućištu. Napajanja od 60 W (HDR-60), koja su u skladu s klasom zaštite II, koriste se posebno u automatizaciji zgrada i kućnom upravljanju. HDR obitelj tvrtke Meanwell ima stepenasto plastično kućište, ulazni napon u rasponu od 85 do 264 VAC (dostupno i 277 VAC) i nudi modele s 5 V, 12 V, 15 V, 24 V i 48 V.
Zahvaljujući tankom dizajnu, visina mjeri samo 90 mm, a širina 3SU (52,5 mm). Mogu se montirati na standardizirane DIN šine TS-35/7,5 i TS-35/15. Njegove karakteristike također uključuju nisku potrošnju u praznom hodu< 0,3 W, visoka učinkovitost do 91% i podesivi istosmjerni izlazni napon, kao i širok raspon radne temperature (-30 do +70 °C). Također postoji LED indikator za rad.
Serija Meanwell HDR u skladu je s europskim standardom DIN EN43880, propisom Europske unije o harmonijskoj struji EN61000-3-2 klasa A i svim sigurnosnim propisima prema UL60950-1, UL508 i EN61558-2-16.
Ovaj tekst je strojno preveden.
Značajke
Može se montirati izravno na DIN šinu
zatvoreni dizajn, na dodir zaštićeni vijčani spojevi
univerzalni ulaz
Zaštita od preopterećenja ograničavanjem struje, automatskim oporavkom
zaštićen od kratkog spoja, preopterećenja, prenapona
niske performanse bez opterećenja
LED zaslon za uključivanje
Klasa izolacije II
Varnost izdelkov (GPSR)
Proizvajalčeva koda: HDR-60-24
EAN koda: 4711287421742
Registrirana blagovna znamka: MEAN WELL
Ime proizvajalca: MEAN WELL EUROPE N.V.
Naslov proizvajalca: Langs de Werf 8
Poštna številka proizvajalca: 1185XT
Kraj proizvajalca: Amstelveen
Država proizvajalca: Netherlands
Telefon proizvajalca: +31207586000
Elektronski kontakt proizvajalca: https://www.meanwell.eu/
Kontakt odgovorne osebe za varnost: product.support@conrad.de
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Izlazni napon, nominalni |
230 V/AC |
|---|---|
| Tip |
taktni |
| Vrsta proizvoda |
DIN-napajanje (DIN-letva) |
| Ulazni napon (min.) |
85 V/AC |
| Izlazni napon |
24 V/DC |
| Ulazni napon |
85-264 V/AC |
| Ulazni napon (maks.) |
264 V/AC |
| Izlazna struja maks. |
2.5 A |
| Izlazna struja (maks.) - zaobljena |
2.5 A |
| Snaga |
60 W |
| Tip izlaza (napajanje) |
podesivi |
| Faze |
1 |
| Izlazni napon (nom.) |
24 V/DC |
| Broj izlaza |
1 x |
| Priključak |
vijčana stezaljka |
| dim. |
(D x Š x V) 52.5 x 54.5 x 90 mm |
| Težina |
190 g |
| Izlazni napon (max.) |
29 V/DC |
| Izlazni napon (min.) |
21.6 V/DC |
| Radna temperatura (maks.) |
+70 °C |
| Radna temperatura (min.) |
-30 °C |
| Proizvođač-br. dijela |
HDR-60-24 |
| Sadržaj |
1 St. |
| MTBF |
927600 h |
| Širina |
54.5 mm |
| Visina |
90 mm |
| Dužina |
52.5 mm |
| Maks. temperatura |
+70 °C |
| Min. temperatura |
-30 °C |
| Tip |
HDR-60-24 |
