Opis
Isporuka uključuje

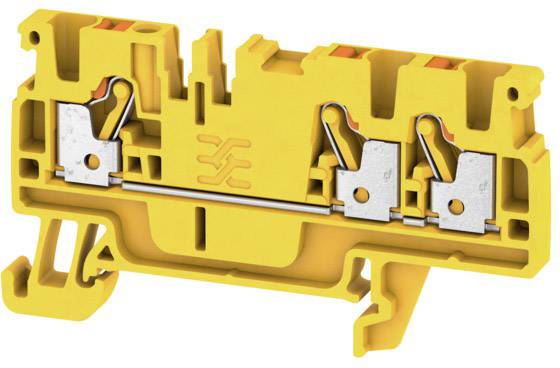

Prolazna stezaljka A3C 2.5 YL 1521840000 žute boje Weidmüller 100 kom.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1521840000
EAN koda: 4050118328158
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Podatkovna tablica 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Upute za rad i sigurnost 1513832 Weidmüller 1521840000 prolazna stezaljka 5.1 mm opruga žuta 100 St.
Tehnički podaci
| Vrsta proizvoda |
prolazna stezaljka |
|---|---|
| Priključak |
opruga |
| Poprečni presjek fleksibilni (min.) |
0.5 mm² |
| Poprečni presjek fleksibilan (maks.) |
2.5 mm² |
| Poprečni presjek kruti (min.) |
0.5 mm² |
| Poprečni presjek kruti (maks.) |
2.5 mm² |
| AWG min. |
28 |
| AWG maks. |
12 |
| Širina stezaljke |
5.1 mm |
| Broj polova |
3 |
| Boja |
žuta |
| Nazivna struja |
24 A |
| Nazivna struja - zaokružena |
24 A |
| Nazivni napon |
800 V |
| Dužina skidanja izolacije (maks.) |
10 mm |
| Proizvođač-br. dijela |
1521840000 |
| Sadržaj |
100 St. |
| Tip |
A3C 2.5 YL |
| dim. |
(D x Š x V) 36.5 x 5.1 x 66.5 mm |
| Širina |
5.1 mm |
| Visina |
66.5 mm |
| Dužina |
36.5 mm |
| RoHS-konforno |
Da |
| Nazivni napon (detalji) |
800 V |
| Nazivna struja |
24 A |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
Yellow |
| Width |
5.1 |
| Height |
66.5 mm |
| Depth |
36.5 mm |
| Rated voltage |
800 V |
| Operating temperature |
-60-130 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Plug-in connection |
| Type of electrical connection 2 |
Plug-in connection |
| Number of levels |
1 |
| Number of clamp positions per level |
3 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.5-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.5-4 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.5-4 mm² |
| Connectable conductor cross section multi-wired |
0.5-4 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
24 A |
| Explosion-tested version 'Ex e' |
TRUE |
