Opis

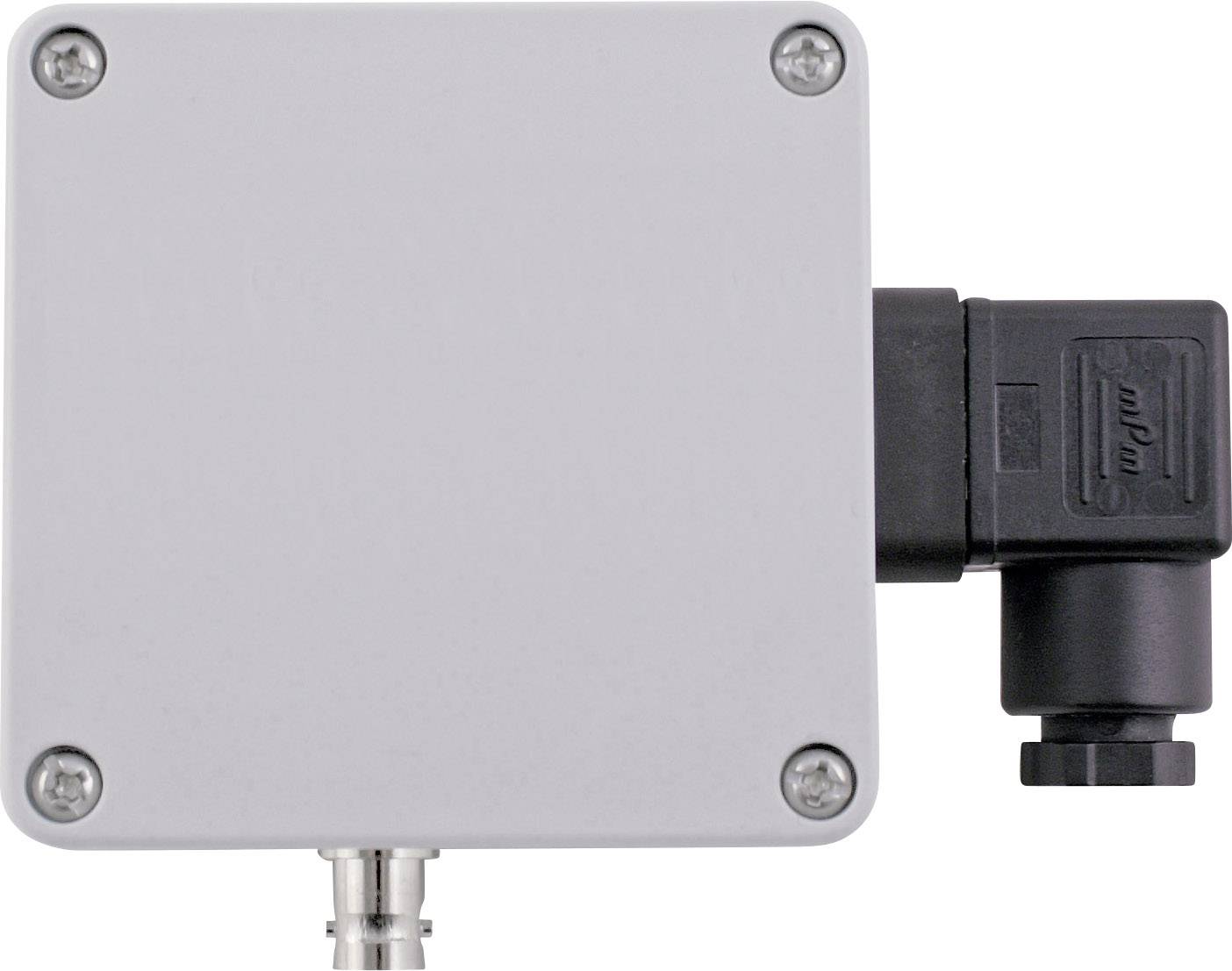

ITP11-W je univerzalni zaslon za nadgledanje industrijskih procesa. Prikazane izmjerene vrijednosti mogu se skalirati, a dostupna je i funkcija za izračun kvadratnog korijena. ITP11-W dizajniran je za povezivanje bilo kojeg senzora ili odašiljača s izlazom 4 - 20 mA. Ne treba vlastiti pomoćni napon, već se napaja izravno preko mjerne struje. Ima kompaktno kućište koje je prikladno za ugradnju na zid i ugradnju šina. Osim toga, uređaj se može pričvrstiti na cijevi promjera do 200 mm.
Područja primjene:
Prikazivanje 4P-20 mA ITP11-W vrlo je pogodno za brzo i praktično podešavanje vizualizacijskih sustava za razne procese, npr. B. u opskrbi vodom ili u termičkoj obradi. ITP11-W odlikuju minimalne dimenzije i mogu se koristiti kao jeftin dodatni prikaz izmjerenih vrijednosti na licu mjesta i kao dio složene vizualizacije.
Ovaj tekst je strojno preveden.
Značajke
Mjerenje i prikaz standardnog signala 4 - 20 mA4 znamenki, 7-segmentni LED displej (visina znaka 14 mm) Prigušenje mjernog signalaRačun kvadratnog korijenaPrikazivanje pogrešaka kada je prekoračena granica mjerenjaZaštita riječi od neovlaštenog pristupaFix na cijev (ø 20 - 200 mm), na zidu ili na DIN šini.
Navodila za uporabo
Izjava o sukladnosti 1603601 akYtec ITP11-G-W mjerač
Podatkovna tablica 1603601 akYtec ITP11-G-W mjerač
Podatkovna tablica 1603601 akYtec ITP11-G-W mjerač
Tehnički podaci
Tip |
ITP11-G-W |
---|---|
Vrsta zaštite |
IP65 |
dim. |
(D x Š x V) 28 x 70 x 50 mm |
Težina |
120 g |
Visina znamenki |
14 mm |
Visina |
50 mm |
Dužina |
28 mm |
Širina |
70 mm |
Tehnologija prikaza |
LED |
Osvjetljenje zaslona |
zeleno |
Kategorija mjerenja |
CAT I |
Mjerna funkcija |
struja DC |
Zaslon (brojevi) |
9999 |
Mjerni raspon (maks.) |
20 mA |
Mjerno područje (min.) |
4 mA |
Vrsta proizvoda |
mjerač |
