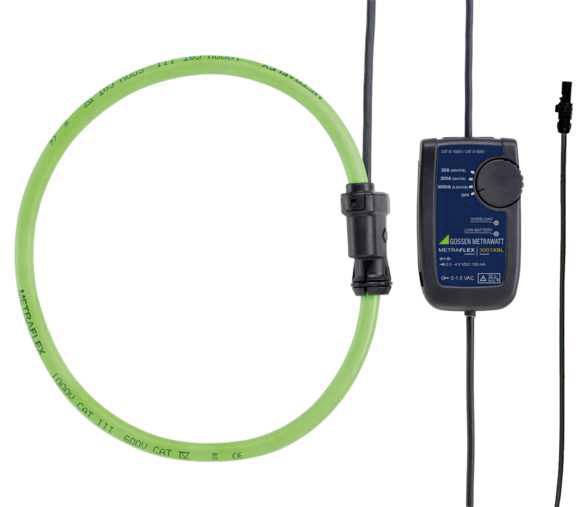

METRAFLEX su senzori za izmjeničnu struju temeljeni na principu Rogowski. Mogu se koristiti za izmjerenja izmjeničnog napona do 3000A povezivanjem s prikladnim mjernim uređajem (loger podataka, mrežni analizator itd.).

Mogu se postaviti oko jednog ili više vodiča bilo kojeg dizajna (izolirani kablovi, cijevi, sabirnice).
Za autonomni rad mjernog pojačala, napajaju ga unutarnje baterije.
Istaknuti proizvodi
Široko područje primjene, 3 mjerna područja i velika propusnost od 10 Hz ... 20 kHz za harmoničnu analizu
Precizno mjerenje čak i pri malim strujama, zahvaljujući velikom dinamičkom rasponu i visokoj osjetljivosti senzora
Mali utjecaj vodiča i minimalne smetnje iz vanjskih polja
Jednostavna primjena u skučenim prostorima zahvaljujući malom presjeku senzora
9,9 mm i tanak krajnji poklopac 13,6 mm - duljina petlje 610 mm
Sigurno rukovanje čak i zaštitnim rukavicama, otvaranje senzora i podešavanja mjerenja u radu s jednom rukom
Izuzetno dug životni vijek baterije do 2000 h
Uključen priključni kabel
Trenutni senzor sa zaštitnom vrstom IP65, mjerno pojačalo s IP40
Visoka razina sigurnosti za korisnika, kategorija mjerenja 1000 V CAT III, 600 V CAT IV i neograničeni kapacitet preopterećenja
Vaše prednosti
Fleksibilna mjerna glava omogućuje mjerenje struje čak i na teško dostupnim mjestima. U tu svrhu senzori se mogu postaviti oko jednog ili više vodiča bilo kojeg dizajna (izolirani kablovi, sabirnice, cijevi). Za autonomni rad mjernog pojačala, napajaju ga unutarnje baterije.
U uređajima MAVOWATT 230/240 i MAVOWATT 270 / 270-400 senzore napaja izravno mrežni analizator. S drugim mrežnim analizatorima, senzorima se može upravljati vanjskim napajanjem u slučaju dugoročnih mjerenja.
Tehničke značajke
Široko područje primjene, 3 mjerna područja i velika propusnost od 10 Hz ... 10 kHz za harmoničnu analizu
Precizno mjerenje čak i pri malim strujama, zahvaljujući velikom dinamičkom rasponu i visokoj osjetljivosti senzora
Mali utjecaj vodiča i minimalne smetnje iz vanjskih polja
Jednostavan za uporabu u zatvorenim prostorima zahvaljujući malom presjeku senzora 9,9 mm i vitkom kraju 13,6 mm
Sigurno rukovanje čak i zaštitnim rukavicama, otvaranje senzora i podešavanja mjerenja u radu s jednom rukom
Izuzetno dug životni vijek baterije do 2000 h
Vanjsko napajanje za dugotrajno mjerenje putem opcijskog priključnog napajanja. pribor
Trenutni senzor sa zaštitnom vrstom IP65, mjerno pojačalo s IP40
Visoka razina sigurnosti za korisnika, kategorija mjerenja 1000 V @ CATIII, 600 V @ CATIV i neograničeni kapacitet preopterećenja
Specifikacija značajki
Izlazni signal (AC) 50 mV / A 5 mV / A 0,5 mV / A
Preostala struja / šum 8 mV eff. 2 mV eff. 2 mV eff.
Mjerna nesigurnost (45 ... 65 Hz) ± 1% ± 0,1 A ± 1% ± 0,1 A ± 1% ± 1 A
Neograničen kapacitet preopterećenja
Linearnost ± 0,2% izmjerene vrijednosti
Širina pojasa od 10 Hz do 10 kHz (-1 dB)
Pogreška kuta faze manja od ± 1 ° (45 ... 65 Hz)

Ovaj tekst je strojno preveden.

Isporuka uključuje

Baterije

Priručnik s uputama

Značajke

Moguće je vanjsko napajanje.
