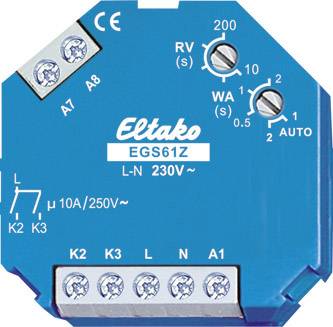

Prekidač impulsne grupe za centralno upravljanje, 1 + 1 NO kontakt bez potencijala 10A / 250V AC, za motor od 230V AC. Gubitak u stanju pripravnosti samo 0,4 vata. Za ugradnju u ugradnju. Dužina 45 mm, širina 45 mm, dubina 32 mm. Najnovija hibridna tehnologija kombinira prednosti elektroničkog upravljanja bez trošenja s visokim performansama posebnih releja. Ova sklopka impulsne grupe provodi naredbe iz releja senzora ili iz sklopki i gumba i prekida 230 V motor za zasjenjeni element ili roletu. Upravljački, opskrbni i sklopni napon 230V. A1, A7 i A8 moraju se kontrolirati s istim potencijalom kao L. Zahvaljujući upotrebi bistabilnih releja, kao rezultat nema gubitka snage zavojnice i zagrijavanja, čak i kad je uključen. Nakon instalacije pričekajte kratku automatsku sinkronizaciju prije spajanja preklopljenog potrošača na mrežu. Upravljački ulaz A1 koristi se za upravljanje "gore, zadržavanje, držanje, zaustavljanje" u impulsima univerzalnim gumbom. Od proizvodnog tjedna 25/18, putem RTD diode može se povezati gumb za usmjeravanje za "dolje" (polaritet nije važan). Još jedan gumb za usmjeravanje za 'otvoren' povezan je izravno na A1. U 1. Kontrolni impuls 'prema dolje' prebacuje EGS61Z preko upravljačkog ulaza A1 u 'gumb za usmjeravanje'. Da bi se upravljački ulaz A1 prebacio natrag na "univerzalni gumb", napon napajanja mora se nakratko isključiti. Dodatni upravljački ulazi A7 i A8 centralno upravljaju prema gore i dolje centralno s prioritetom. Prioritetno jer ove upravljačke ulaze ne mogu nadjačati drugi upravljački ulazi sve dok je zatvoren središnji upravljački kontakt. Položaj prekidača 'gore' ili 'dolje' aktivira se upravljačkim signalom. Drugi upravljački signal (manji od 700 ms) na ovom upravljačkom ulazu odmah prekida postupak, drugi upravljački signal (veći od 700 ms) nastavlja trenutnu akciju. Kašnjenje otpuštanja podešava se okretnim prekidačem RV. Ako je prekidač grupe impulsa u položaju "gore" ili "dolje", pokreće se postavljeno vrijeme odgode, na kraju kojeg se uređaj automatski prebacuje u "stop". Stoga se vrijeme odgode mora odabrati najmanje onoliko dugo koliko se element za zasjenjenje ili roleta mora pomicati iz jednog krajnjeg položaja u drugi. Mehanizmom automatskog okretanja upravlja se okretnim prekidačem WA: Kada je vrijeme okretanja između 0,5 i 2 sekunde, uključuje se automatski mehanizam okretanja. U tom se slučaju smjer vrtnje obrće samo s "prema dolje" nakon što protekne vrijeme odgode podešeno gornjim okretnim prekidačem, na primjer za zatezanje tendi ili za postavljanje roleta u određeni položaj. AUTO 1: Bez automatskog okretanja i bez funkcije udobnog okretanja. A7 i A8 aktiviranje manje od 1s = statički postupak (kontakt se zatvara samo tijekom aktiviranja) aktiviranje veće od 1s = dinamički postupak (kontakt ostaje zatvoren), zaustavite se novim aktiviranjem. AUTO 2: Automatsko okretanje s vremenom okretanja od 1 sekunde. Uz to, aktivna je lokalna funkcija okretanja udobnosti za rolete na A1: dvostruki impuls uzrokuje polagano okretanje u suprotnom smjeru, koje se zaustavlja daljnjim pulsom.

Ovaj tekst je strojno preveden.

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 61200430

EAN koda: 4010312108123

Registrirana blagovna znamka: Eltako

Ime proizvajalca: Eltako GmbH

Naslov proizvajalca: Hofener Str. 54

Poštna številka proizvajalca: 70736

Kraj proizvajalca: Fellbach

Država proizvajalca: Germany

Telefon proizvajalca: +4971194350000

Elektronski kontakt proizvajalca: https://www.eltako.com/de/

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija

Dokumenti

  Upute za rad i sigurnost 2162242 impulsni prekidač podžbukna Eltako EGS61Z-230V 2 zatvarač 230 V 16 A 1 St.
