Opis
Dekoder male funkcije s 4 izlaza, na primjer za prebacivanje svjetla ovisno o smjeru i unutarnje osvjetljenje upravljačkih automobila.
Učinci sklopnih izlaza:
Prebacivanje ovisno o smjeru
Manevarsko svjetlo
Treperenje i naizmjenično treperenje, frekvencija treptanja može se postaviti zasebno za svaki izlaz
obrnuto prebacivanje
Prigušivanje
Udarac
Programiranje za rad Consist
Programiranje za analogni rad
Ovaj tekst je strojno preveden.
Isporuka uključuje

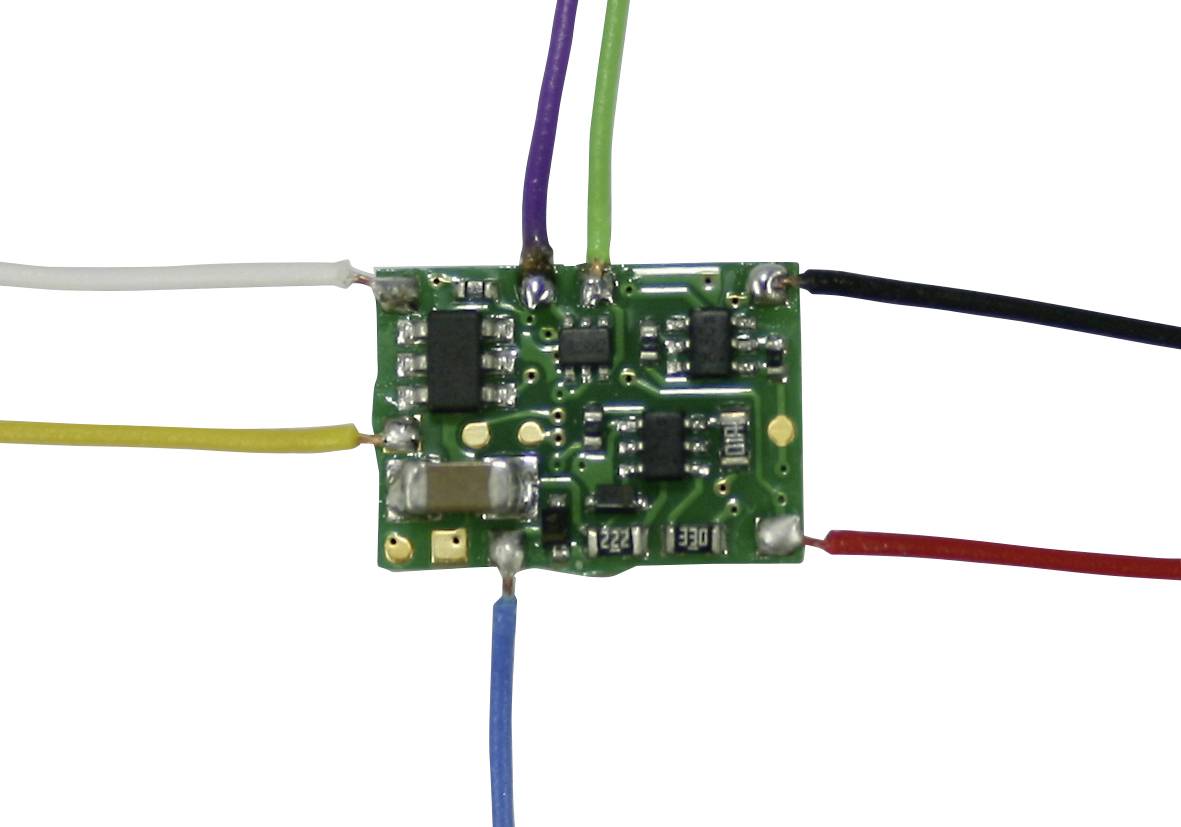

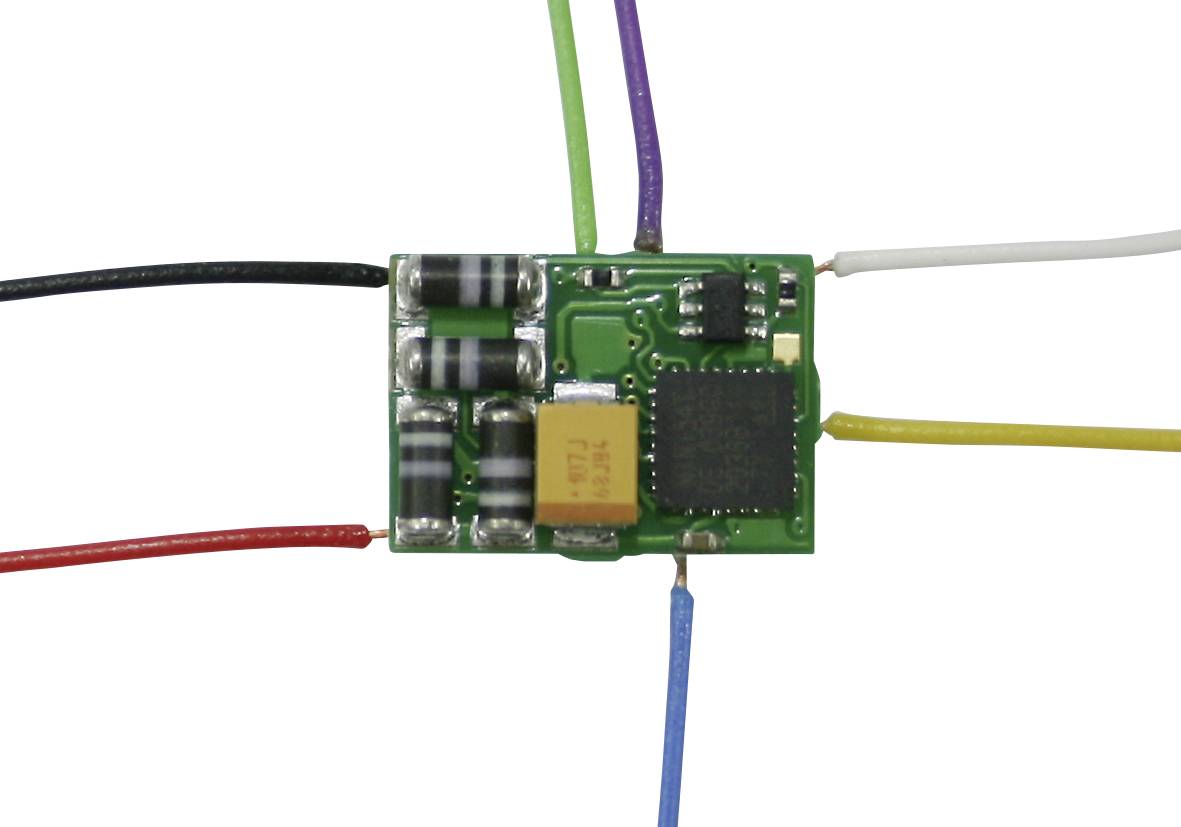

FD-R Basic.3
Upute.
Značajke
Preporučuje se za sve nominalne veličine
4 izlaza funkcije
Mapiranje funkcija prema RCN-227
Formati DCC + MM
Programiranje: DCC: životopisi, POM | MM: registriraj se
Raspon adresa: DCC: 10.239 | MM: 255
Broj razina brzine (DCC): 14, 28 ili 128
Uz RailCom
Automatsko analogno prepoznavanje
Napajanje: digitalni napon 12 - 24 V ili maks. 18 V analogni izravni napon
Mapiranje funkcija prema RCN-227
Tipke F: DCC: F0 - F28 | MM: F0 - F4
Učinci sklopnih izlaza: invertiranje, treptanje, zatamnjivanje, udaranje
Priključivanje pomoćnog kondenzatora: (100-470 µF, min. 25 V)
Maksimalna struja po izlazu [mA]: AUX1-2: 300, AUX3-4: 100
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 42-01181-01
EAN koda: 4260069823873
Registrirana blagovna znamka: TAMS Elektronik
Ime proizvajalca: Tams Elektronik GmbH
Naslov proizvajalca: Fuhrberger Str. 4
Poštna številka proizvajalca: 30625
Kraj proizvajalca: Hannover
Država proizvajalca: Germany
Telefon proizvajalca: +49511556060
Elektronski kontakt proizvajalca: https://tams-online.de/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
funkcijski dekoder |
|---|---|
| Proizvođač dekodera |
Tams |
| Digitalni format |
mm |
| Izvedba dekodera |
modul |
| Podesivi efekti |
zatamnjenje |
| Broj izlaza |
4 x |
| Broj uklopnih funkcija |
4 |
| Domet adrese |
1 - 255/10239 |
| Razine vožnje |
14, 28 oder 128 |
| Struja na izlazima s prekidačima (maks.) |
300 mA |
| Maks. ukupna struja |
800 mA |
| Dužina |
12.5 mm |
| Širina |
9.5 mm |
| Visina |
3.3 mm |
| Starosna skupina |
iznad 15 godina |
| dim. |
(D x Š x V) 12.5 x 9.5 x 3.3 mm |
| Izvedba |
FD-R Basic.3 s priključnim kabelom |
| Proizvođač-br. dijela |
42-01181-01 |
