Opis

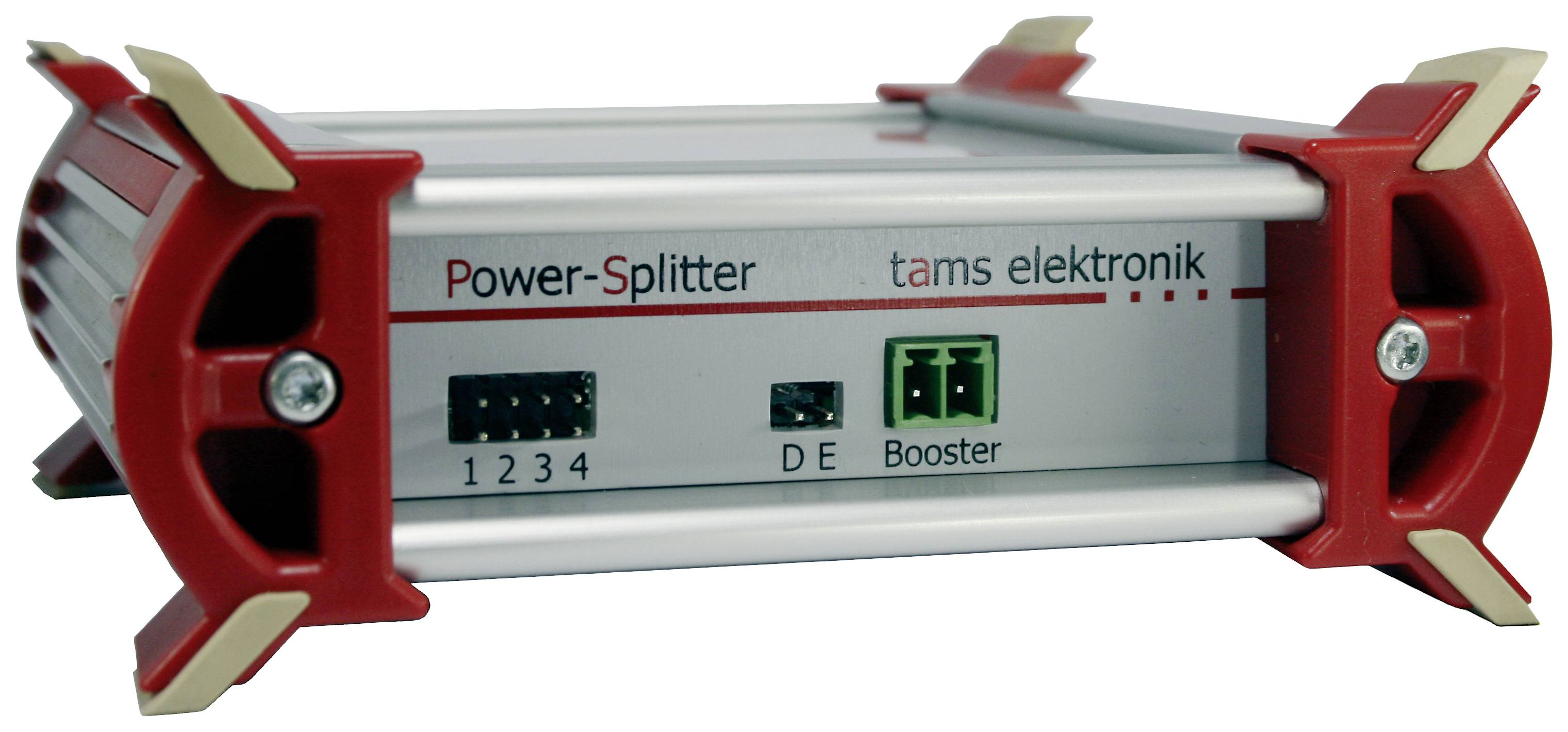

Razdjelnik snage dijeli izlaznu struju pojačala u dva ili tri dijela s maksimalnom strujom od 2 ili 3 A. Time se omogućuje korištenje raspoložive struje pojačanja čak i kod manjih nazivnih veličina. Budući da prati samo struju u sekcijama i ne intervenira u upravljanje pojačivačem, može se koristiti sa svim pojačivačima.
Apsolutni sinkronicitet: Prilikom križanja razdjelnih točaka između krugova za pojačavanje koji se napajaju različitim pojačivačima, javljaju se izjednačujuće struje koje u najgorem slučaju uzrokuju kratke spojeve. Osim toga, razlike između digitalnih signala u dva pojačivača mogu poremetiti digitalnu vožnju. Čak i kada se koriste identični pojačivači, opisani problemi mogu se pojaviti kao rezultat tolerancija komponenti. Kada se koristi razdjelnik snage, izlazni napon i vrijeme propusnosti digitalnih signala su apsolutno sinkroni u svim spojenim dijelovima. To osigurava da se točke razdvajanja između sekcija mogu prijeći bez ikakvih problema.
Opcione veze:
Kratki spoj povratne linije: DCC usklađen
Vanjski gumb za zaustavljanje u nuždi za isključivanje svih sekcija u isto vrijeme
Postavke s kratkospojnicima (mostovi kratkog spoja):
Broj aktivnih sekcija: 2 ili 3
Maksimalna struja u sekcijama: 2A ili 3A posebno za svaku sekciju
Postavke uz pomoć programiranja glavne staze (POM):
Adrese skretnica za odvojeno uključivanje/isključivanje dvije ili tri sekcije za pojačavanje s DCC naredbama za skretnice
Adresa skretnice za uključivanje/isključivanje čuvara s naredbama DCC skretnice
Osjetljivost na kratki spoj: 50...350 ms
Vrijeme ponovnog pokretanja nakon kratkog spoja: 4...9 s
Automatsko isključivanje zbog kratkog spoja: Isključivanje svih žica ili samo zahvaćene žice
Vrijeme ulaska: 300...500 ms
LED prikazi.
Žica uključena/isključena
Kratki spoj u spojenoj sekciji za povišenje tlaka
Pritisnuta tipka za zaustavljanje u nuždi
Ovaj tekst je strojno preveden.
Isporuka uključuje
Razdjelnik struje spreman za korištenje
Navodila za uporabo
Tehnički podaci
| Digitalni format |
dcc |
|---|---|
| Izvedba modela (željeznica) |
komplet za sastavljanje |
| Dužina |
85 mm |
| Širina |
85 mm |
| dim. |
(D x Š) 85 mm x 85 mm |
| Starosna skupina |
iznad 15 godina |
| Vrsta proizvoda |
dekoder uključivanja |
