Opis

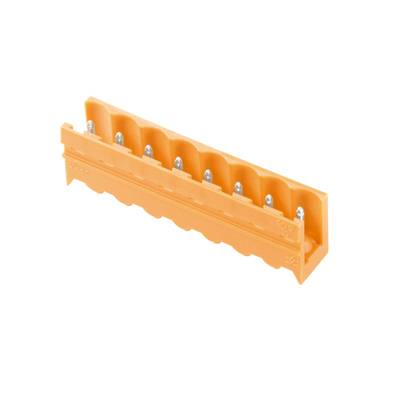

PC odbor. Mrežna zaglavlja, otvorena strana, priključak za lemljenje, 5,08 mm, broj položaja: 15, 180 °, duljina lemljenja igle: 3,2 mm, tinirano, narančasto, kutija. Zaglavlja plastičnih vrpci ojačane staklenim vlaknima s ravnim izlaznim smjerom optimizirane za proces valnog lemljenja. Varijanta s prirubnicom (F) može se koristiti za pričvršćivanje s odgovarajućim kolutom ili pločom s tiskanom pločicom. Pri korištenju Lotflansch varijante uklanja se dodatni vijak s pločom pločica. Istovremeno, zavareni spojevi su zaštićeni od mehaničkog stresa. Zaglavlje pinova može se ručno kodirati ili unaprijed kodirati.
Ovaj tekst je strojno preveden.
Isporuka uključuje
Utični konektor za tiskanu pločicu SL 5.08HC/15/180 3.2SN OR BX Weidmüller sadržaj: 50 komada
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1146600000
EAN koda: 4032248933273
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
kućište utiča za tiskanu pločicu |
|---|---|
| Konstrukcija |
ravni muški konektor |
| Broj redova |
1 |
| Sustavski priključak |
wire-to-board |
| Serija |
BL/SL 5.08 |
| RM |
5.08 mm |
| Broj polova po redu |
1 |
| Ukupan broj polova |
15 |
| Širina |
76.2 mm |
| Oblik igle |
pravokutni |
| Nazivna struja |
24 A |
| Nazivna struja - zaokružena |
24 A |
| Sadržaj |
50 St. |
| dim. |
(D x Š x V) 8.5 x 76.2 x 15.2 mm |
| Priključak |
otisak |
| Materijal kućišta |
poliamid |
| Proizvođač-br. dijela |
1146600000 |
| Boja |
narančasta |
| Industrijsko pakiranje |
da |
| Izolacijski materijal |
poliamid |
| Kontaktni materijal |
bakerna legura |
| Kontaktna površina, strana za tiskanu pločicu |
pocinkovano |
| Kontaktna površina, utična strana |
pocinkovano |
| Nazivni napon |
400 V |
| Visina |
15.2 mm |
| Dužina |
8.5 mm |
| RoHS-konforno |
Da |
| Smjer priključenja |
okomito na tiskanu pločicu |
| Maks. temperatura |
+100 °C |
| Min. temperatura |
-50 °C |
| Tip |
SL 5.08HC/15/180 3.2SN OR BX |
