Opis

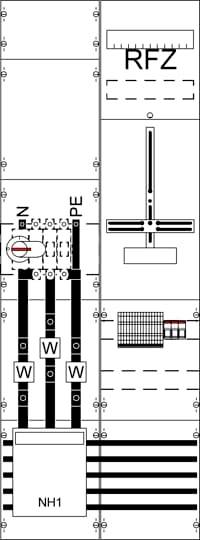

Mjerno transformatorsko polje, kompletno polje, s metarskim križem, za unutarnju upotrebu, klasa zaštite IP2XC, važeći standardi: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, nazivno struja In 250 A , u RAL 7035, dimenzije u mm (V x Š x D): 1350 x 500 x 160, mrežni sustav TN-S, 5-polni, broj utora za brojilo transformatora 1, uklj. ispitni terminal prema NB specifikacije, ožičen prema NB specifikacijama, naponski put Zavojnica za ograničenje kratkog spoja i osigurač-rastavljač, 3-polni s umetkom osigurača 10,3 x 38 mm 3A, raspon opterećenja: sustav sabirnica Cu tračnice 12 x 5 mm 5-polni, mjesto odvajanja u prednji dio transformatora, rastavljač opterećenja s osiguračem NH1/250A, nosač transformatora u području transformatora s uklonjivim jezičkom za transformator 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (dostavljeno NB), izolacijska točka nakon prekidača opterećenja pretvarača 250 A / 3-polni (M8), primarno ožičenje L1-L3 Cu tračnica 30 x 5 i 20 x 5, PE+N Cu tračnica 20 x 5 mm, spoj N+PE (M8), jedinica za zaključavanje 9 RE, visina 5, širina polja 2, prostorne jedinice 216, poklopci od plastike, brtveni brzootpuštajući zatvarač, RAL 7035
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2CPX056033R9999
EAN koda: 4011617560333
Registrirana blagovna znamka: Striebel & John
Ime proizvajalca: ABB STRIEBEL & JOHN GmbH
Naslov proizvajalca: Am Fuchsgraben 2-3
Poštna številka proizvajalca: 77880
Kraj proizvajalca: Sasbach
Država proizvajalca: Germany
Telefon proizvajalca: +4978416090
Elektronski kontakt proizvajalca: https://www.striebelundjohn.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
mjerno i pretvaračko polje |
|---|---|
| Boja |
siva |
| Širina |
500 mm |
| Visina |
1350 mm |
| dim. |
(Š x V) 500 mm x 1350 mm |
| Sadržaj |
1 St. |
| Colour |
Grey |
| Width |
500 mm |
| Model |
1-story |
| Height |
1350 mm |
| RAL-number |
7035 |
| With mounting plate |
FALSE |
| Connection space |
300 mm |
| With wiring |
TRUE |
| Width in number of modular spacings |
24 |
| Number of tariff control panels |
0 |
| Number of distributor rows |
0 |
| Number of meter boards |
1 |
| Connection space, power side |
With busbar 5-pole |
| Degree of protection (IP) |
IP2XC |
| Main switch rated current |
250 A |
| Cover model |
Closed with prestamping |
