Digitalni rad u formatu Motorola II:
Maksimalno 255 adresa
14 ili 27b razine brzine
Funkcije F0 do F8 (F5 do F8 preko druge adrese)
Programiranje: registri

Digitalni rad u DCC formatu:
127 osnovnih adresa ili 10.239 proširenih adresa
14, 28 ili 128 razina brzine
Funkcije F0 do F28
Programiranje: Konfiguracijske varijable (izravno programiranje na stazi za programiranje, usklađeno s DCC) ili POM (programiranje na glavnoj = programiranje glavne staze)

Analogni rad:
Analogni sustavi s istosmjernim vučnim transformatorom
Automatsko analogno prepoznavanje
Može se isključiti

Prilagodba različitim tipovima motora i tipovima lokomotiva:
Postavljanje parametara kontrole opterećenja (KP, KI, KD)
Faktor pojačanja
Definiranje linearne (ako je potrebno savijene) karakteristike brzine postavljanjem prilazne, srednje i maksimalne brzine
U načinu rada razine brzine 27/28: individualna dodjela napona motora svakoj razini brzine
Početni udarac

Manevarski prolaz:
Smanjenje brzine svih razina brzine za cca 50%.
Prebacivanje u manevarski stupanj funkcijskom tipkom

Odgoda pokretanja i kočenja:
Može se posebno podešavati
Uključivanje i isključivanje funkcijskom tipkom

Automatski procesi
Automatsko kočenje kada postoji nesimetričan napon kolosijeka (ABC metoda)
Automatski sustav njihala (putem ABC metode)
Kočenje istosmjernim naponom (Märklin dionica kočenja)
Uključivanje i isključivanje ovisno o brzini. Primjeri primjene: Uključivanje i isključivanje dugih svjetala ili rasvjete vozačeve kabine.
Funkcija manevriranja dodjeljivanjem manevarskog zupčanika i svjetla za manevriranje istoj funkcijskoj tipki
Konstantan put kočenja
Automatska registracija putem DCC-A

Izlazi funkcija
Dodjeljivanje funkcija izlazima s mapiranjem funkcija prema RCN-227. Svakoj funkciji može se dodijeliti jedan ili više izlaza (F0 do F28, svaki zasebno za vožnju naprijed i nazad). Funkcijama je također moguće dodijeliti funkciju koja nije "OFF" sklopka.

Učinci izlaza funkcije:
Prebacivanje ovisno o smjeru
Manevarsko svjetlo: Prilikom prelaska u manevarski način rada uključuju se signali manevarske lokomotive i istovremeno gase signali za normalan rad.
Obrnuto uključivanje: U položaju "on" dodijeljeni izlaz je isključen, u položaju "off" je uključen.
Treperenje: Dodjeljivanjem funkcije treptanja 2 izlaza i funkcije "obrnutog prebacivanja" jednom od dva izlaza, generira se naizmjenično treptanje. Frekvencija treptanja postavlja se zasebno za svaki izlaz.
Prigušivanje: Za smanjenje napona na izlazu. Primjer primjene: Svjetla u starijim vozilima namijenjenim za analogni rad mogu se prigušiti i ne moraju se mijenjati nakon ugradnje dekodera.
Uzastopno prigušivanje gore i dolje: Za postupno povećanje ili smanjenje napona na izlazu: Primjer primjene: Simulacija starih uljnih ili žarulja sa žarnom niti.
Simulacija požara
Uključivanje/isključivanje pri definiranom naponu (brzini)

Pokretanje funkcija:
Pritiskom na funkcijske tipke / uključivanje/isključivanje funkcija

Povratne informacije s RailComom
RailCom odašiljač prema RCN-217: Slanje adrese dekodera
Slanje dinamičkih RailCom informacija: statistika prijema
Čitanje životopisa

Ovaj tekst je strojno preveden.

Isporuka uključuje

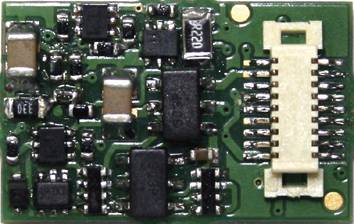

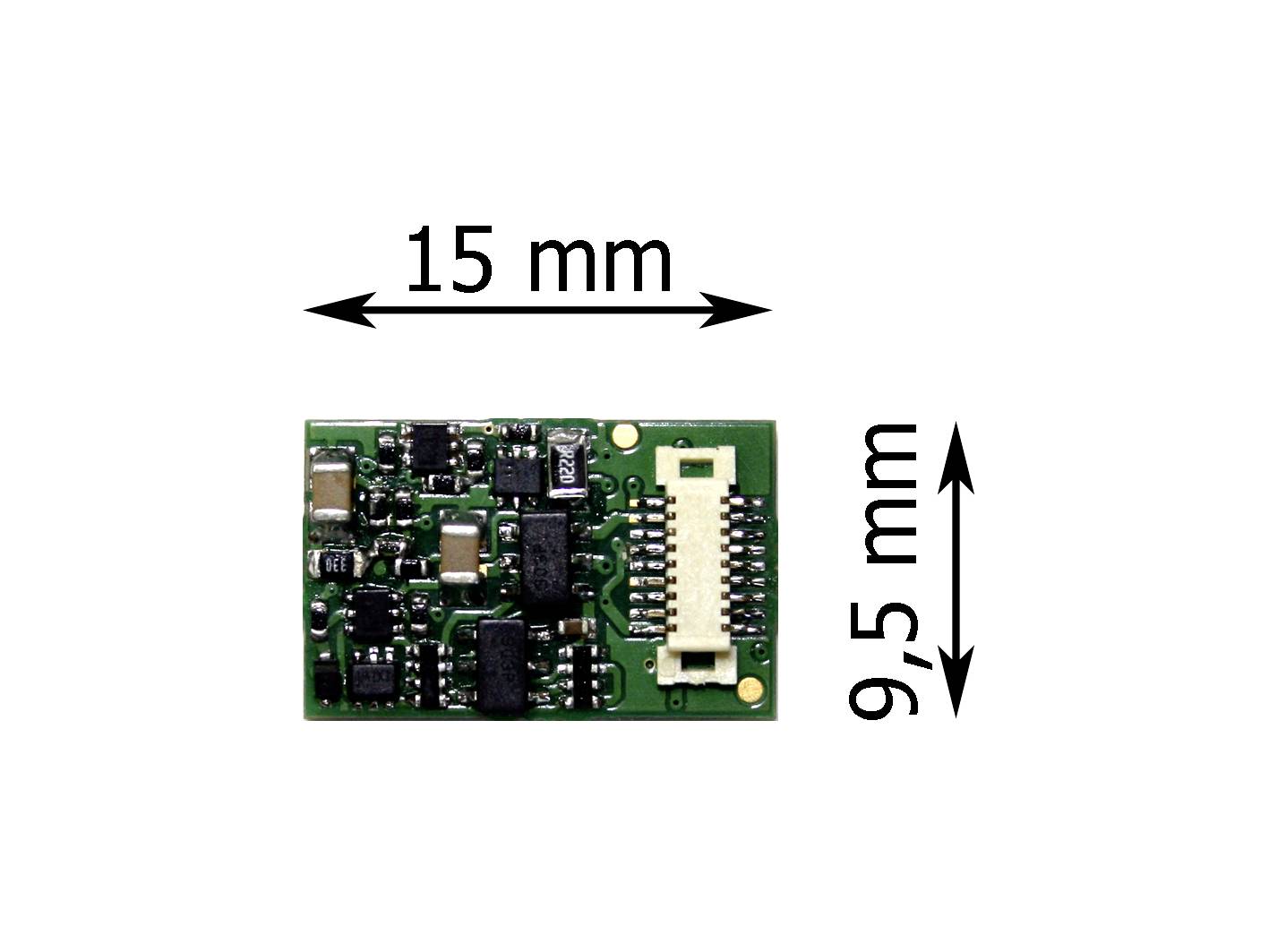

Lokomotivski dekoder LD-G-41

Upute.
