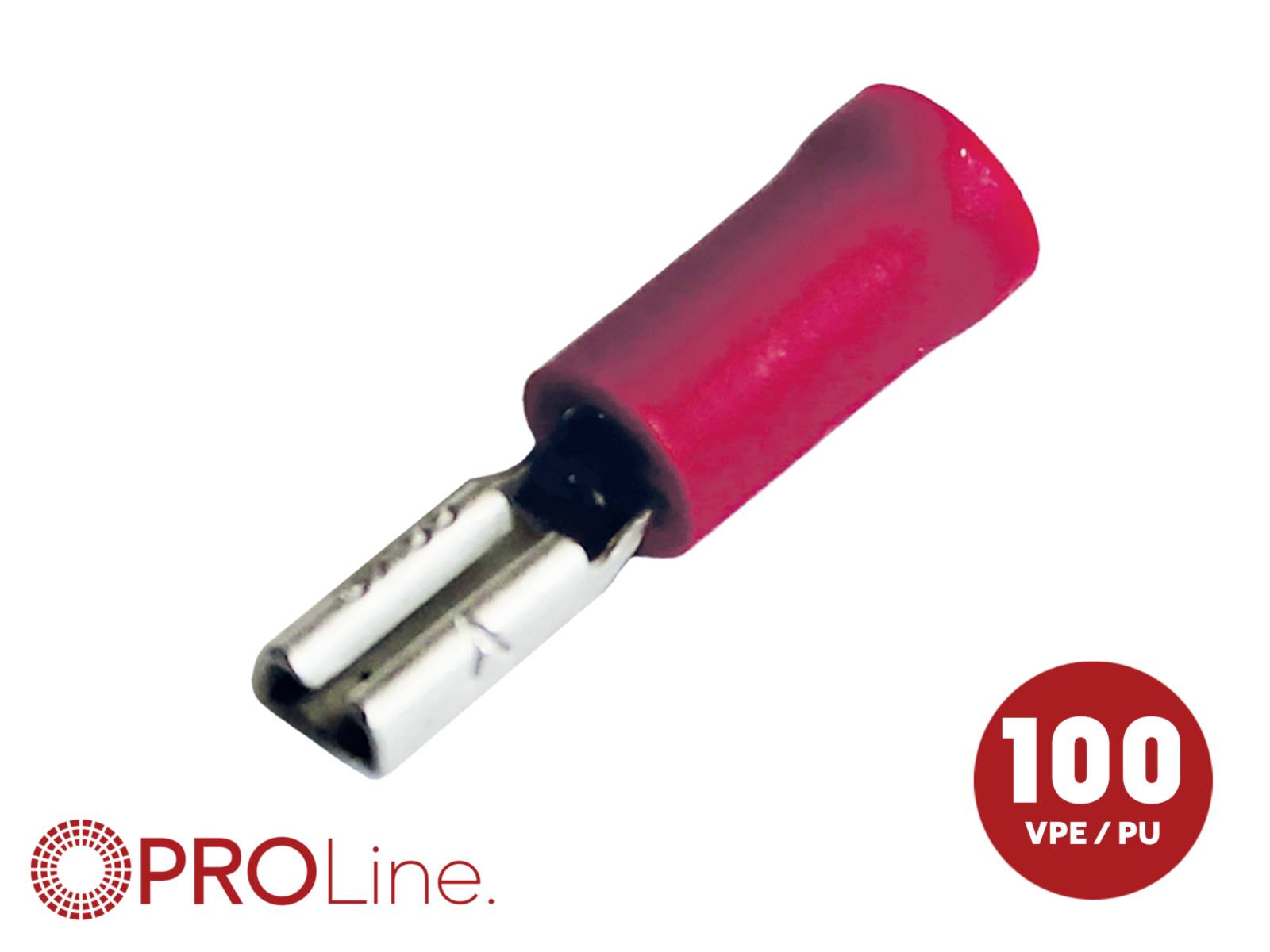

Ova ravna utičnica s integriranim odvojnim konektorom je dvodijelni krimpovani terminal koji prihvaća odgovarajući ravni kontakt i također omogućuje dodatni priključak za još jedan dovodni vod. Kontakt spaja ravni kontakt, stvarajući tako električni krug. Granski konektor služi kao paralelni kontakt za pomoćni vodič. Oba kraja su pričvršćena na žicu jednim krimpovanim spojem. Instalacija se vrši utiskivanjem vodiča u tijelo čahure i umetanjem odgovarajućeg ravnog kontakta u ravnu utičnicu. Potporna čahura učvršćuje vodič i sprječava njegovo otpuštanje zbog vibracija. Tipične primjene uključuju produžetke kabelskih snopova, pomoćne vodove u razvodnim ormarima i signalne grane u automobilskoj ili industrijskoj tehnologiji, gdje je potreban kompaktan, složeni priključak.

Ovaj tekst je strojno preveden.

Značajke

Širina konektora: 2,8 mm

Debljina čepa: 0,8 mm

Raspon AWG: 22–16 AWG

Površina poprečnog presjeka: 0,5–1,5 mm²

Izolacijski materijal: Vinil-PVC

Materijal kontakta: elektrolitički kositreni mesing

Izolacija: djelomično izolirana

Radni temperaturni raspon: -10 °C do 75 °C

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 342801-1-0-p

EAN koda: 4026724565881

Registrirana blagovna znamka: ACV

Ime proizvajalca: Acv GmbH

Naslov proizvajalca: Straßburger Allee 12

Poštna številka proizvajalca: 41812

Kraj proizvajalca: Erkelenz

Država proizvajalca: Germany

Telefon proizvajalca: +49243196450

Elektronski kontakt proizvajalca: https://www.acv.de/?campaignId=google

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
