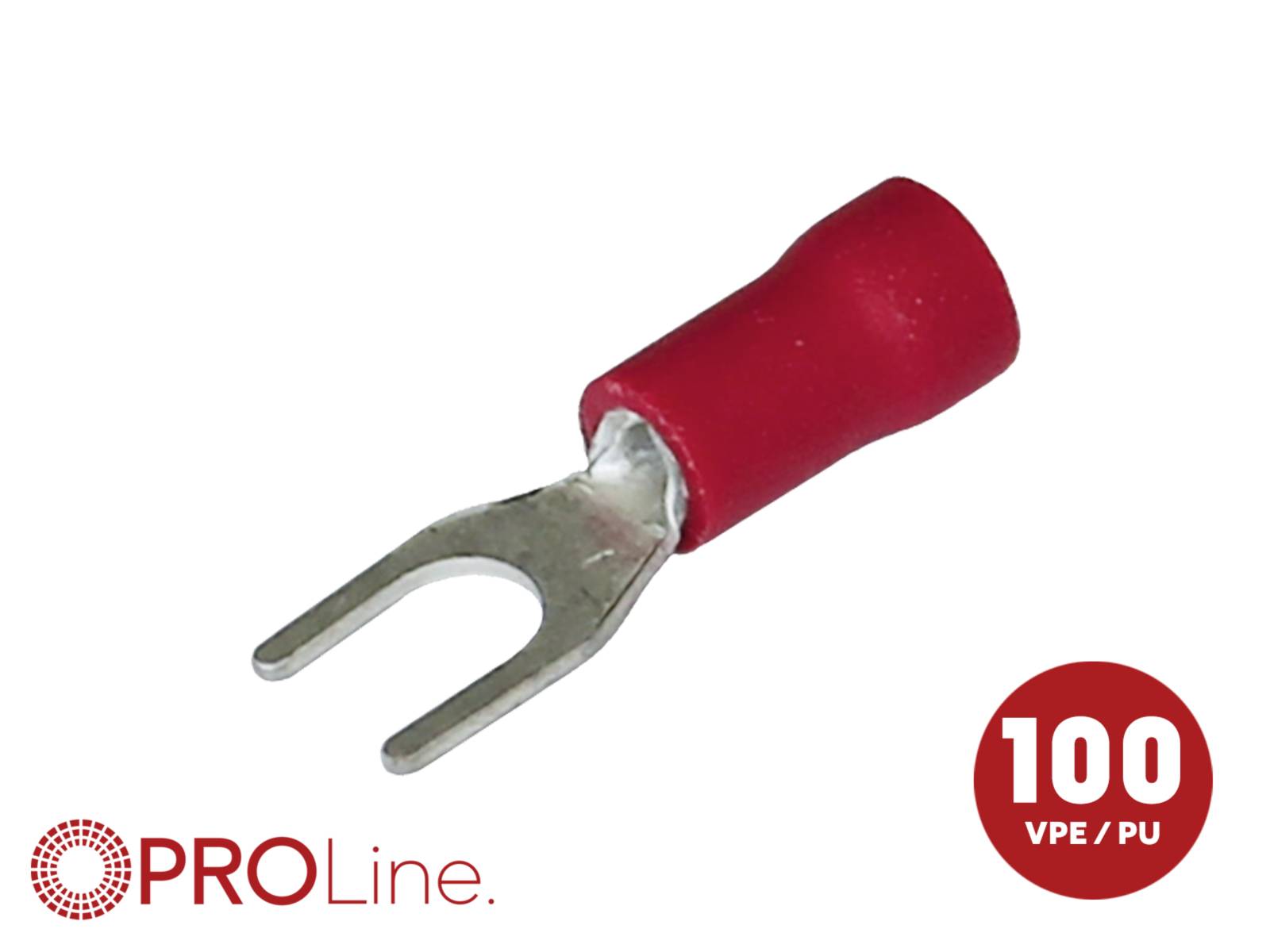

Ovi viličasti konektori dizajnirani su za brzo spajanje višežilnih vodiča s vijčanim ili svornjakovim terminalima. Njegova djelomično izolirana ogrlica štiti vodič, dok kraj vilice ostaje slobodan za mehaničko pričvršćivanje. Spajanje se ostvaruje prešanjem kabelskog ulaza oko žica vodiča, stvarajući plinonepropusni spoj koji provodi električnu energiju i otporan je na vibracije. Tipične primjene uključuju ožičenje upravljačkih ormara i upravljačke ormare, gdje su potrebni ponovljivi, jednostavni spojevi za održavanje i gdje je kompatibilnost s uobičajenim vijčanim stezaljkama bitna.

Ovaj tekst je strojno preveden.

Značajke

Dužina: 21,0 mm

Otvor vilice: 4,4 mm

Širina vilice: 6,4 mm

Promjer kabelske uvodnice: 4,3 mm²

Maksimalni promjer vodiča: 1,7 mm²

Površina poprečnog presjeka: 0,5–1,5 mm²

AWG raspon: 22–16

Izolacijski materijal: Vinil-PVC

Materijal kontakta: Pokositreni bakar

Izolacijska boja: Crvena

Promjer rupe: 4,4 mm

Temperaturni raspon: -10 °C do +75 °C (maks.)

Pakiranje: Komad

Kategorija konektora: Kabelska stopica s vilicom

Karakteristike konektora: UL certifikat; visoka vlačna čvrstoća; spoj otporan na prešanje; otporan na koroziju

Varnost izdelkov (GPSR)

Proizvajalčeva koda: 344340-1-0-p

EAN koda: 4026724565904

Registrirana blagovna znamka: ACV

Ime proizvajalca: Acv GmbH

Naslov proizvajalca: Straßburger Allee 12

Poštna številka proizvajalca: 41812

Kraj proizvajalca: Erkelenz

Država proizvajalca: Germany

Telefon proizvajalca: +49243196450

Elektronski kontakt proizvajalca: https://www.acv.de/?campaignId=google

Kontakt odgovorne osebe za varnost: [email protected]

Država odgovorne osebe za varnost: Nemčija
