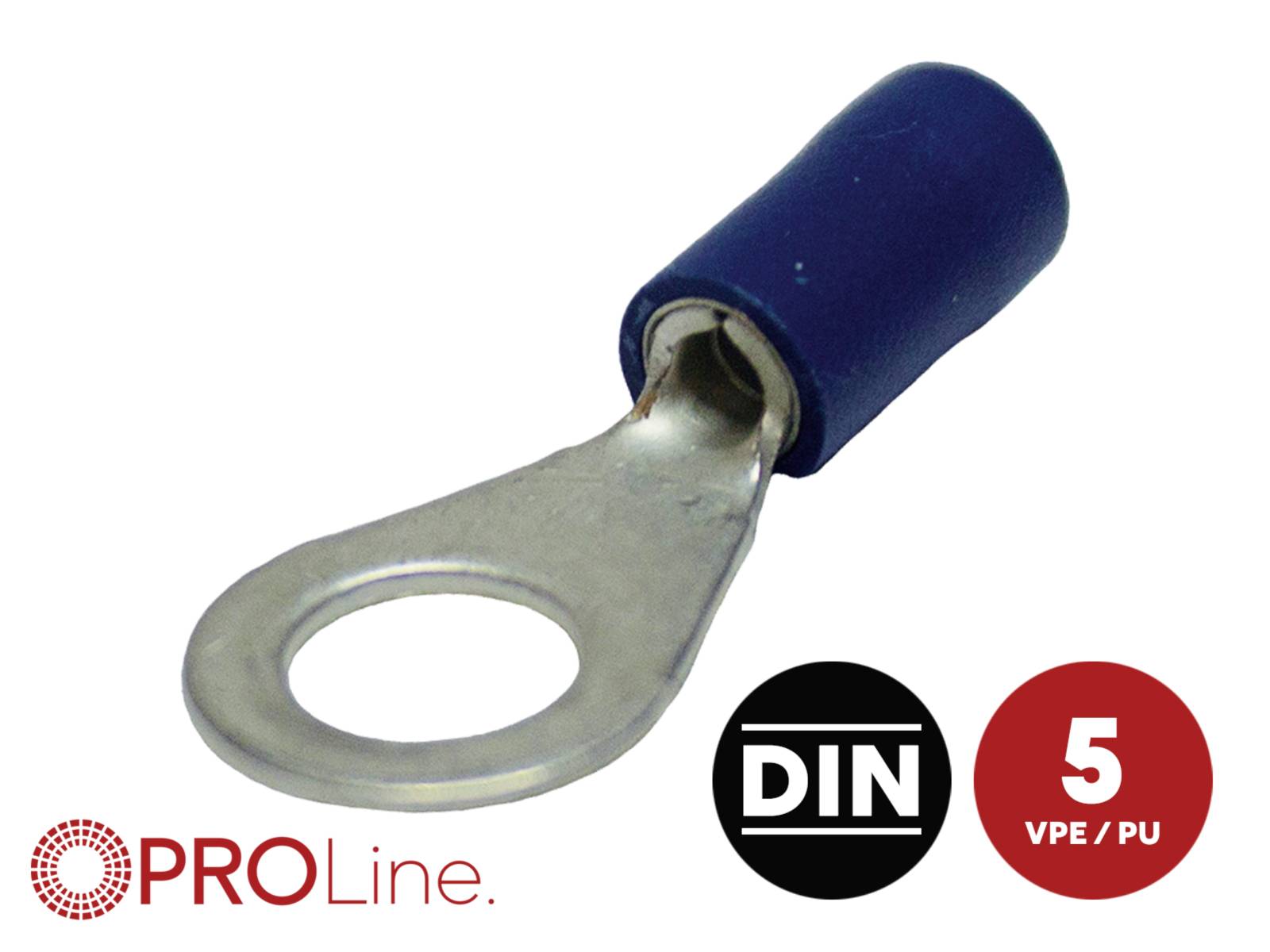

Ovaj prstenasti priključak spaja ogoljeni vodič na vijčani električni priključak. Kabel se uvija u izoliranu čahuru, a prsten se učvršćuje maticom ili vijkom. Vinilna ovojnica zatvara vodič tijekom krimpovanja, čime se ograničava njegovo kretanje i minimizira kontakt sa susjednim dijelovima pod naponom. Kontakt od kositrenog bakra provodi električnu energiju s niskim otporom i otporan je na površinsku koroziju u tipičnim okruženjima. Profilirani dizajn olakšava umetanje ljestava tijekom montaže. Prstenasti priključak se često koristi u automobilskim električnim sustavima i industrijskim ožičenjima te je prikladan za primjene gdje je potreban kompaktan, vijčani spoj i jednostavna instalacija.

Ovaj tekst je strojno preveden.

Značajke

Dužina: 26,5 mm

Duljina do središta prstena: 21,0 mm

Širina: 11,0 mm

Promjer rupe: 6,5 mm

Veličina navoja: M6

Maks. presjek: 2,5 mm²

Minimalni presjek: 1,5 mm²

AWG raspon: 16–14

Izolacijski materijal: Vinil-PVC

Materijal kontakta: Elektrolitički kositreni bakar

Temperaturni raspon: -10 °C do +75 °C

Vrsta priključka: Prstenasti priključak

Tvornička boja: Plava

Norme: DIN 46234

Vrsta pakiranja: Komad

Usklađenost: U skladu s REACH-om i RoHS-om
