Opis

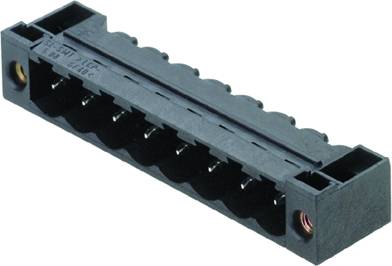

PC odbor. Priključak za spajanje, prirubnica, Povratni spoj za lemljenje, 5,08 mm, Broj položaja: 12, 90 °, Duljina lemljenja: 3,2 mm, tinirano, crna, Okvir. Zaglavlje otporne na visoke temperature s pakiranjem u kutiji ili vrpci. U traci s 1,5 mm lemljenju optimiziranom za automatsko montažu. Vijak za pričvršćenje 3,2 mm pogodan za primjenu u reflowu i valnom lemljenju. Zaglavlja pinova mogu biti označena i kodirana. 400V (IEC) / 300V (UL), 19A (IEC) / 15A (UL),.
Ovaj tekst je strojno preveden.
Isporuka uključuje
Utični konektor za tiskanu pločicu SL-SMT 5.08/12/90F 3.2SN BK BX Weidmüller sadržaj: 50 komada
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 1837730000
EAN koda: 4032248347544
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta proizvoda |
kućište utiča za tiskanu pločicu |
|---|---|
| Konstrukcija |
kutni muški konektor |
| Broj redova |
1 |
| Sustavski priključak |
wire-to-board |
| Serija |
BL/SL 5.08 |
| RM |
5.08 mm |
| Broj polova po redu |
12 |
| Ukupan broj polova |
12 |
| Širina |
71.12 mm |
| Zatik-Ø |
1.2 mm |
| Oblik igle |
pravokutni |
| Nazivna struja |
27.50 A |
| Nazivna struja - zaokružena |
27.5 A |
| Sadržaj |
50 St. |
| dim. |
(D x Š x V) 11.7 x 71.12 x 12 mm |
| Priključak |
otisak |
| Materijal kućišta |
PBT |
| Proizvođač-br. dijela |
1837730000 |
| Boja |
crna |
| Industrijsko pakiranje |
da |
| Izolacijski materijal |
PBT |
| Kontaktni materijal |
bakerna legura |
| Kontaktna površina, strana za tiskanu pločicu |
pocinkovano |
| Kontaktna površina, utična strana |
pocinkovano |
| Nazivni napon |
400 V |
| Visina |
12 mm |
| Dužina |
11.7 mm |
| RoHS-konforno |
Da |
| Smjer priključenja |
horizontalno na tiskanu pločicu |
| Maks. temperatura |
+100 °C |
| Min. temperatura |
-50 °C |
| Tip |
SL-SMT 5.08/12/90F 3.2SN BK BX |
