Opis

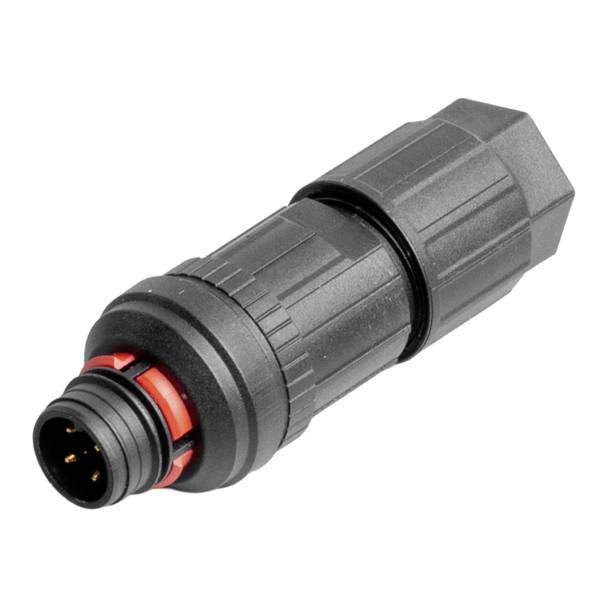

Okrugli konektori za pojedinačno sastavljanje vodiča. Dizajn koji štedi prostor.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3153330000
EAN koda: 4099987636209
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Tip |
SAISGP-P-5A-4/8-P12 |
|---|---|
| Vrsta proizvoda |
okrugli konektori |
| Konstrukcija |
ravni muški konektor |
| Ukupan broj polova |
4 |
| Priključak |
stezaljka za utikač |
| Sadržaj |
1 St. |
| Maks. temperatura |
85 °C |
| Nazivna struja |
4 A |
| Min. temperatura |
-40 °C |
| Nazivna struja - zaokružena |
4 A |
| Kontaktni materijal |
zlato na nikalj |
| Kabel-Ø do |
8 mm |
| Promjer kabela od |
3 mm |
| Materijal kućišta |
umjetna masa ojačana staklenim vlaknima, otporna na udare |
| Kod |
A |
| Proizvođač-br. dijela |
3153330000 |
| Područje kabelskog Ø |
3 - 8 mm |
| Broj polova |
4 |
| Promjer |
20 mm |
| Maks. presjek |
0.75 mm² |
| Presjek (min.) |
0.08 mm² |
| Područje poprečnog presjeka |
0.08 - 0.75 mm² |
| Vrsta zaštite |
IP65 (montaža) |
| Type of locking |
Other |
| Screened |
FALSE |
| Contact type |
Pin |
| Housing material |
Plastic |
| Coating housing |
None |
| Ambient temperature |
-40-85 °C |
| Inflammability class of insulation material according to UL94 |
V0 |
| Type of electric connection |
Push-in clamp connection |
| Material of contact surface |
Nickel/gold |
| Overvoltage category |
II |
| Pollution degree |
3 |
| Type of housing |
Straight |
| Connectable conductor cross section solid-core |
0.14-0.75 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.08-0.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.14-0.75 mm² |
| Connectable conductor cross section multi-wired |
0.14-0.75 mm² |
| Degree of protection (IP), mounted |
IP65 |
| Diameter connector |
20 mm |
| Rated current In |
4 A |
| For cable outer diameter |
3-8 mm |
| Number of power contacts |
4 |
| Number of control contacts |
4 |
| Number of data contacts |
4 |
| Material thread ring |
Plastic |
| UKCA |
nije bitno |
