Opis

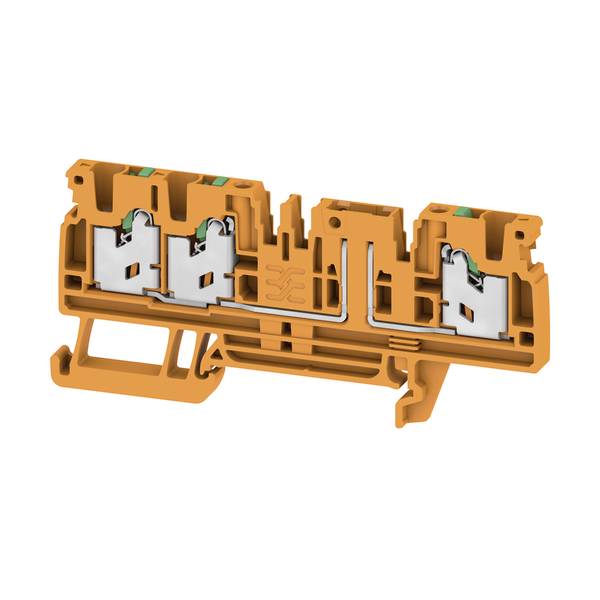

Priključni blok s funkcijom uzdužnog i poprečnog odvajanja za spajanje strujnih i naponskih transformatora.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 2983280000
EAN koda: 4099986838567
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Vrsta ambalaže |
Piece |
|---|---|
| Vrsta proizvoda |
osnovna stezaljka za utikač komponenti |
| Priključak |
opružna stezaljka |
| Poprečni presjek fleksibilni (min.) |
0.34 mm² |
| Poprečni presjek fleksibilan (maks.) |
4 mm² |
| Poprečni presjek kruti (min.) |
0.34 mm² |
| Poprečni presjek kruti (maks.) |
2.5 mm² |
| Broj redova |
1 |
| Broj polova po redu |
3 |
| Boja |
narančasta |
| Nazivna struja |
20 A |
| Nazivna struja - zaokružena |
20 A |
| Nazivni napon |
500 V |
| Proizvođač-br. dijela |
2983280000 |
| Sadržaj |
50 St. |
| Tip |
SDT 2.5 3C W/O DTLV OR |
| dim. |
(D x Š) 36.5 mm x 5.1 mm |
| Širina |
5.1 mm |
| Dužina |
36.5 mm |
| Klasa gorivosti |
V0 |
| Boja priključnog elementa |
narančasta |
| Izolacijski materijal |
termoplast |
| Colour |
Orange |
| Width |
5.1 mm |
| Height |
84.5 mm |
| Depth |
36.5 mm |
| Rated voltage |
500 V |
| Operating temperature |
-60-130 °C |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Clip connection |
| Type of electrical connection 2 |
Clip connection |
| Number of levels |
1 |
| Number of clamp positions per level |
3 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.34-4 mm² |
| Connectable conductor cross section multi-wired |
0.34-2.5 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
20 A |
| Explosion-tested version 'Ex e' |
FALSE |
| Suitable for conductor material |
Copper |
| Inflammability class of insulation material according to UL 94 |
V0 |
| UKCA |
da |
