Opis

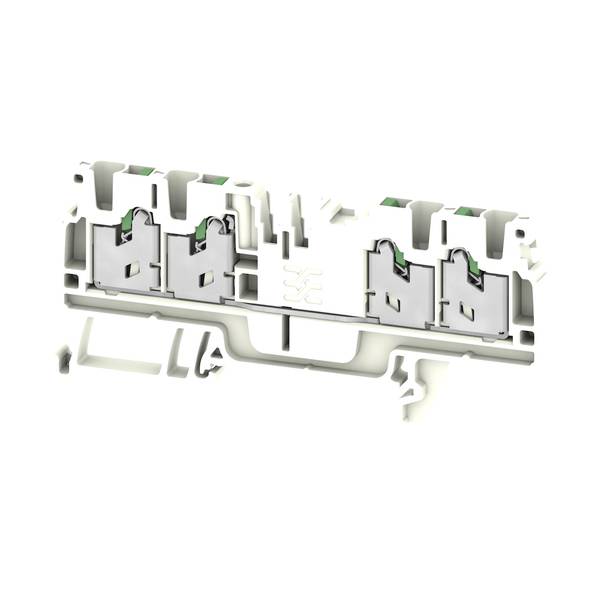

Priključni blok za spajanje ili spajanje vodiča s trajno sigurnim kontaktom. Kaljeni čelik podnosi mehaničke sile, dok bakar obložen kositrom osigurava optimalnu vodljivost.
Ovaj tekst je strojno preveden.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3109380000
EAN koda: 4099987187336
Registrirana blagovna znamka: Weidmüller
Ime proizvajalca: Weidmüller GmbH & Co. KG
Naslov proizvajalca: Klingenbergstr. 26
Poštna številka proizvajalca: 32758
Kraj proizvajalca: Detmold
Država proizvajalca: Germany
Telefon proizvajalca: +495231140
Elektronski kontakt proizvajalca: https://www.weidmueller.com/int
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Podatkovna tablica 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Upute za rad i sigurnost 3751076 Weidmüller 3109380000 prolazna redna stezaljka bijela 100 St. Piece
Tehnički podaci
| Boja |
bijela |
|---|---|
| Dužina |
38 mm |
| Širina |
5.1 mm |
| Boja priključnog elementa |
bijela |
| Vrsta ambalaže |
Piece |
| Nazivna struja |
24 A |
| Nazivni napon |
800 V |
| Poprečni presjek fleksibilan (maks.) |
4 mm² |
| Poprečni presjek fleksibilni (min.) |
0.34 mm² |
| Poprečni presjek kruti (maks.) |
2.5 mm² |
| Poprečni presjek kruti (min.) |
0.34 mm² |
| Broj polova po redu |
4 |
| Izolacijski materijal |
termoplast |
| Broj redova |
1 |
| Klasa gorivosti |
V0 |
| Mounting method |
DIN rail (top hat rail) 35 mm |
| Colour |
White |
| Width |
5.1 mm |
| Height |
84 mm |
| Depth |
38 mm |
| Rated voltage |
800 V |
| Operating temperature |
-60-130 °C |
| Closing plate required |
TRUE |
| Type of electrical connection 1 |
Other |
| Type of electrical connection 2 |
Other |
| Number of levels |
1 |
| Number of clamp positions per level |
4 |
| Internally connected stages |
FALSE |
| Connectable conductor cross section solid-core |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand with cable end sleeve |
0.34-2.5 mm² |
| Connectable conductor cross section fine-strand without cable end sleeve |
0.34-4 mm² |
| Connectable conductor cross section multi-wired |
0.34-2.5 mm² |
| Material insulation body |
Thermoplastic |
| Rated current In |
24 A |
| Explosion-tested version 'Ex e' |
FALSE |
| Suitable for conductor material |
Copper |
| Inflammability class of insulation material according to UL 94 |
V0 |
| UKCA |
da |
