Opis
SIRIUS 3UG4 nadgledni releji pružaju optimalnu zaštitu strojevima i sustavima, trajno instalirani za zaštitu od prenapona ili podnapona ili za potpuni nadzor mreže u prijenosnim sustavima. Praćenje opterećenja motora i funkcionalnost električnih opterećenja također je slučaj za 3UG4 nadzorni relej za praćenje struje, cos phi i aktivne struje. 3UG4 nadzorni releji također kontroliraju neelektrične varijable kao što su razine punjenja ili brzina motora.
Posebne značajke:
Može se koristiti u svim mrežama svijeta zbog širokog napona, trajnog prikaza stvarne vrijednosti i vrste kvara u digitalnim verzijama, sve verzije s uklonljivim terminalima, male širine.
Ovaj tekst je strojno preveden.
Isporuka uključuje

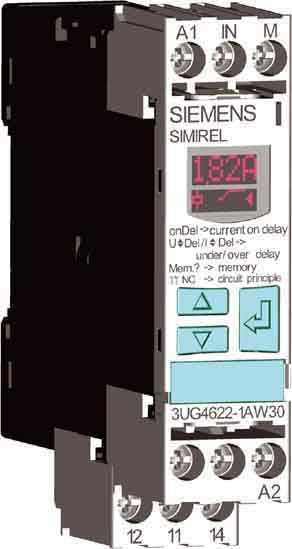

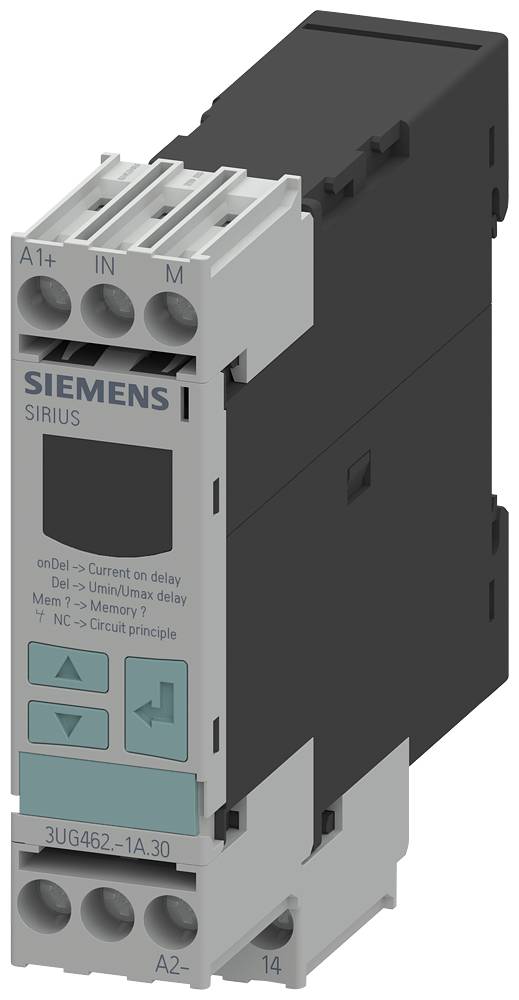

Nadzorni relej 240, 240 - 24, 24 V/DC, V/AC 1 preklopni 1 kom. Siemens 3UG4622-1AW30 1-fazni, nadzor struje, min./maks.
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 3UG46221AW30
EAN koda: 4011209642423
Registrirana blagovna znamka: Siemens
Ime proizvajalca: Siemens AG
Naslov proizvajalca: Siemenspromenade 2
Poštna številka proizvajalca: 91058
Kraj proizvajalca: Erlangen
Država proizvajalca: Germany
Telefon proizvajalca: +498938035491
Elektronski kontakt proizvajalca: https://www.siemens.com/
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Dubina |
31 mm |
|---|---|
| Visina |
92 mm |
| Dužina |
86 mm |
| Širina |
22.5 mm |
| Vrsta zaštite |
IP20 |
| Priključak |
vijak |
| Vrsta kontakta |
1 prebacivanje |
| Funkcije |
1-fazni |
| Proizvođač-br. dijela |
3UG46221AW30 |
| Mjerno područje (maks.) |
10 A/DC |
| Mjerno područje (min.) |
0.05 A/DC |
| Područje podešavanja struje (maks.) |
15 A |
| Područje podešavanja struje (min.) |
0.05 A |
| Radni napon |
240 V |
| min. pogonski napon |
24 V/DC |
| Mehanički vijek trajanja |
10000000 |
| Električni vijek trajanja |
100.000 |
| Pogonski napon maks. |
240 V/DC |
| Maks. temperatura |
+60 °C |
| Min. temperatura |
-25 °C |
| Width |
22.5 |
| Height |
92 mm |
| Depth |
91 mm |
| Single-phase hysteresis possible |
FALSE |
| Three-phase hysteresis possible |
FALSE |
| Three-phase under current possible |
FALSE |
| Single-phase overcurrent possible |
TRUE |
| Contains function DC-voltage under current |
TRUE |
| Type of electric connection |
Screw connection |
| Max. permitted delay-on energization time |
20 s |
| Min. adjustable delay-on energization time |
0.1 s |
| Max. permitted off-delay time |
20 s |
| Min. adjustable off-delay time |
0.1 s |
| Voltage type for actuating |
AC/DC |
| Number of contacts as normally closed contact |
0 |
| Number of contacts as normally open contact |
0 |
| Number of contacts as change-over contact |
1 |
