Opis
Pilotni elektromagnetski ventil sa servo membranom za kontrolu tekućih i gasovitih medija. Konstrukcija djeluje na udarce. Za potpuno otvaranje i zatvaranje potrebna je razlika tlaka od 0,5 bara.
Ovaj tekst je strojno preveden.
Isporuka uključuje

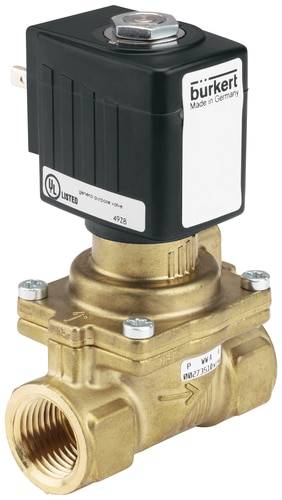

2/2-razvodni ventil s servo upravljanjem Bürkert 221910 24 V/DC G 1 nazivna širina 25 mm kućište od mjeda, brtveni materijal EPDM
Značajke
2/2-smjerni ventil kugla
Normalno zatvoren
Materijal kućišta od mesinga prema DIN EN 50930-6
Unutarnji dijelovi ventila od nehrđajućeg čelika, mesinga i plastike (PPS)
Materijal za brtvljenje EPDM
Mediji: neutralni mediji, npr. B. komprimirani zrak, voda
Materijal zavojnice poliamid
Tolerancija tolerancije ± 10%
Nazivni način rada: Kontinuirani rad 100% -tni radni ciklus
Stupanj zaštite IP 65 s utičnicom
Električni priključak prema DIN EN 175301-803 Obrazac A (prethodno DIN 43650)
Položaj ugradnje proizvoljan, po mogućnosti voziti prema gore
Namigi
Kv vrijednost označava protok vode kroz ventil u litri po minuti pri tlaku nešto ispod 1 bara i temperaturi vode u rasponu od 5 do 30 ° C. Opseg isporuke bez utičnice za aparat (vidi pribor).
Varnost izdelkov (GPSR)
Proizvajalčeva koda: 221910
EAN koda: 4053913017593
Registrirana blagovna znamka: Bürkert
Ime proizvajalca: Bürkert GmbH & Co KG
Naslov proizvajalca: Christian-Bürkert-Str. 13 - 17
Poštna številka proizvajalca: 74653
Kraj proizvajalca: Ingelfingen
Država proizvajalca: Germany
Telefon proizvajalca: +497940100
Elektronski kontakt proizvajalca: https://www.buerkert.de/de
Kontakt odgovorne osebe za varnost: [email protected]
Država odgovorne osebe za varnost: Nemčija
Dokumenti
Tehnički podaci
| Temperaturni opseg medija |
-30 do +90 °C |
|---|---|
| Proizvođač-br. dijela |
221910 |
| Dužina |
95 mm |
| Vrsta zaštite |
IP65 |
| Kv vrijednost |
200 l/min |
| Materijal kućišta |
mjed |
| Priključak |
G 1 obujmica |
| Medium |
neutralni mediji |
| Određene značajke |
obujmica |
| Funkcija |
2/2-smjerni |
| Brtveni material |
EPDM |
| Radni tlak (maks |
16 bar |
| Radni tlak (min.) |
0.2 bar |
| Radni napon |
24 V/DC |
| Nazivna širina |
25 mm |
| QNn vrijednost |
13000 l/min |
| Maks. temperatura medija |
+90 °C |
| Min. temperatura medija |
-30 °C |
| Maks. temperatura okoline |
+55 °C |
| Min. temperatura okoline |
0 °C |
| Težina |
1.500 kg |
| Vrsta proizvoda |
servo upravljani ventil |
